分析關于波紋補償器的內部結構

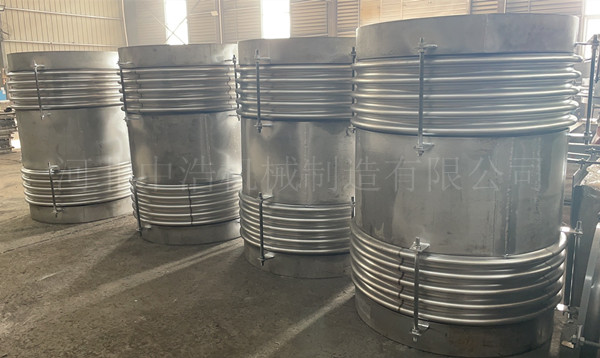

波紋補償器是由內套管、外套管、密封元件、密封填料和壓緊機構構成，內套管的管徑與管道的管徑一致，外套管的前段套在內套管的后段上，其后段具有管徑漸縮的過渡段和連接段，在外套管與內套管的套接部位設置有密封元件及密封填料，由隔圈將密封元件與密封填料隔離開，密封元件的前端由壓緊機構壓緊密封，密封填料的后端由擋圈限位。
波紋補償器內設置耐溫隔熱套，在兩連接體之間設置擋環和浮動擋筒，兩連接體之間經擋環和浮動擋筒構成可相對軸向及徑向產生位移的活動連接。
波紋補償器可補償高溫管道的軸向變形。由于該補償器需承受高溫，因此承溫部分是由噴涂、隔熱磚（由工程按裝施工）和隔溫層（產品制做時完成）二部分組成。
由于波紋補償器采用內外套管可相對運動的結構方式實現管道受熱軸向位移的補償，并通過設置密封填料在內外套管間形成高溫介質隔斷區，從而進一步提高了補償量，延長了使用壽命，由此降低了維護費用。
